Vérin de base d'échafaudage

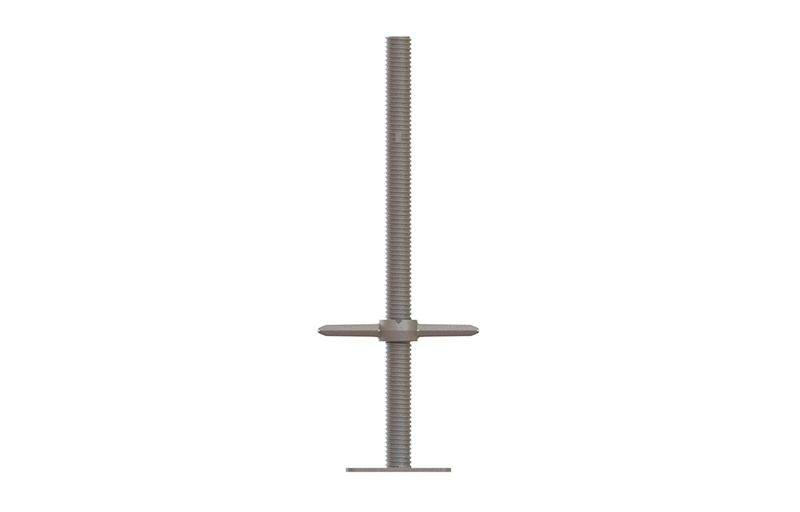

Un vérin de base pour échafaudage est un élément essentiel pour stabiliser et niveler la base d'un système d'échafaudage. Il s'agit d'un support réglable qui assure une base solide aux cadres d'échafaudage, notamment sur un sol irrégulier ou instable. Généralement, le vérin de base est composé d'une tige filetée, d'une plaque de base et d'un écrou de vérin. La tige filetée permet un réglage précis de la hauteur, garantissant ainsi la mise à niveau et la stabilité de l'échafaudage.

Les vérins de base sont essentiels pour répartir uniformément le poids de l'échafaudage et sa charge au sol. Ils sont couramment utilisés dans divers systèmes d'échafaudages, notamment les échafaudages à cadre, les échafaudages à anneau, à cuplock, les échafaudages Kwikstage et les systèmes à tubes et brides. En assurant une installation stable et plane, les vérins de base améliorent la sécurité et la durabilité de l'échafaudage, réduisant ainsi les risques d'instabilité ou d'effondrement lors des travaux de construction et de maintenance.

L'utilisation d'un vérin de base d'échafaudage est simple et garantit la stabilité et l'alignement de votre système d'échafaudage, même sur des surfaces irrégulières. Voici un guide étape par étape pour une utilisation correcte d'un vérin de base d'échafaudage :

1. Positionnez le cric de base

• Commencez par placer la plaque de base du vérin de base de l’échafaudage sur le sol où vous prévoyez d’ériger l’échafaudage.
• Assurez-vous que la surface soit aussi plane et solide que possible pour assurer un support stable. Si le sol est irrégulier, la hauteur réglable du vérin de base permettra de mettre l'échafaudage à niveau.

2. Ajustez la hauteur

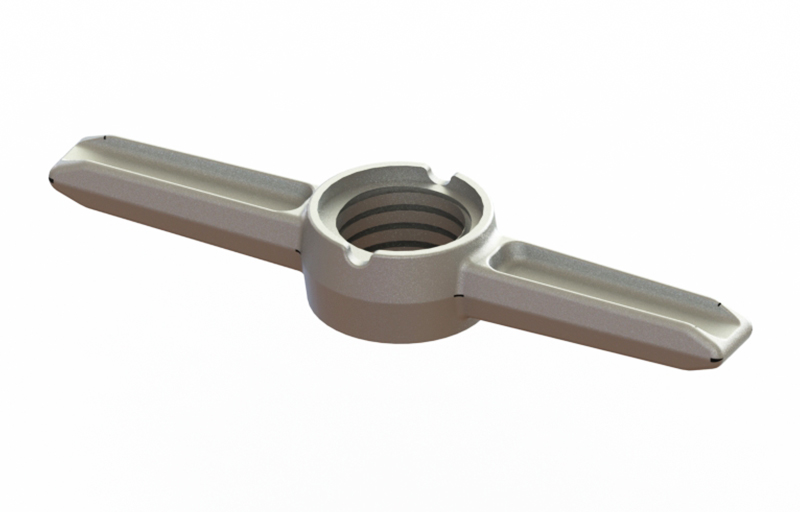

• La tige filetée du cric de base permet de régler la hauteur. Tournez l'écrou du cric (situé en haut de la tige) pour monter ou descendre le cric. La tige peut être déployée ou rétractée selon la hauteur souhaitée.
• Réglage fileté : Tournez l'écrou du vérin dans le sens horaire pour relever la tige, ou dans le sens antihoraire pour l'abaisser. Cela permettra d'ajuster la hauteur et d'aligner le cadre de l'échafaudage au bon niveau.

3. Installer le cadre de l'échafaudage

• Une fois le cric de base à la hauteur souhaitée, vous pouvez y installer le cadre de l'échafaudage. Positionnez les montants verticaux (ou pieds) du cadre sur le dessus de la tige du cric de base. Assurez-vous que la connexion est solide.

4. Vérifiez le niveau et la stabilité

• Après avoir installé le cadre de l'échafaudage, vérifiez qu'il est de niveau. Vous devrez peut-être effectuer de légers ajustements en tournant davantage l'écrou du vérin pour obtenir une mise à niveau parfaite.
• Assurez-vous que tous les vérins de base de l'échafaudage sont réglés uniformément pour éviter toute inclinaison ou répartition inégale du poids.

5. Sécuriser l'échafaudage

• Une fois tous les vérins de base en place et la structure de l'échafaudage de niveau, procédez à la fixation du cadre de l'échafaudage conformément aux spécifications de votre système.
• Vérifiez toujours que les vérins de base sont bien fixés et vérifiez régulièrement leur stabilité, surtout lorsque l'échafaudage est chargé.

6. Revérifiez périodiquement

• Il est important de vérifier régulièrement les réglages du vérin de base tout au long du projet afin de maintenir la stabilité de l'échafaudage. Les variations de charge ou les mouvements de l'échafaudage peuvent légèrement déplacer les vérins ; une surveillance régulière garantit donc la sécurité.

En suivant ces étapes simples, vous pouvez facilement installer et ajuster vos vérins de base d'échafaudage pour une configuration d'échafaudage sécurisée et de niveau, garantissant à la fois stabilité et sécurité sur votre chantier de construction ou de maintenance.

The load capacity of a scaffold base jack can vary based on several factors such as the type of base jack, its material construction, and the specific design. However, a general range for the load capacity of standard scaffold base jacks is:

Capacités de charge typiques

• Standard Scaffold Base Jacks: These typically have a load capacity of 2 to 4 tons (approximately 4,400 to 8,800 lbs) per jack, depending on the design and material strength.
• Heavy-Duty Base Jacks: For heavy-duty scaffolding systems, base jacks can support up to 6 tons (about 13,200 lbs) or more per jack.

Facteurs influençant la capacité de charge

1. Material: Most base jacks are made of high-strength steel (e.g., Q235, Q345 carbon steel), which ensures they can handle heavy loads. Some may have galvanized finishes for corrosion resistance, maintaining strength under harsh environmental conditions.
2. Design and Structure: The presence of additional support features, such as stiffeners or reinforced base plates, can increase the load capacity, making them suitable for more demanding scaffolding systems.
3. Scaffolding System: The overall load capacity of the scaffold system can impact the load that the base jack needs to support. Systems like Ringlock, Kwikstage, or Cuplock may require higher-capacity base jacks, while more lightweight systems may need base jacks with lower capacity.
4. Adjustment Mechanism: The threaded stem and the way it is constructed also play a role in the capacity, with thicker, more robust threads offering higher strength.

Considérations importantes

• Load Distribution: It’s important to ensure that the load is evenly distributed across all the base jacks used in a scaffold system. Uneven weight distribution can reduce the load-bearing capacity and increase the risk of failure.
• Safety Factor: Base jacks are typically designed with a safety margin to prevent overloading. Always ensure that the load applied does not exceed the recommended load capacity for the specific base jack model you are using.

In summary, while typical scaffold base jacks have a load capacity ranging from 2 to 6 tons, it’s essential to consult the product's technical specifications to confirm the exact capacity for the base jack you are using, considering your specific application.
